Teilprojekt Z3: Formeinsätze (Mikrofräsen)
Übersicht
Die Zielsetzung des Teilprojektes Z3 ist die zentrale Fertigung und Bereitstellung von Formeinsätzen, Modellen und Proben, die von allen fünf urformenden Teilprojekten A3, C1, C2, C3, C5 und darüber hinaus in weiteren charakterisierenden Teilprojekten benötigt werden. Das Teilprojekt Z3 geht aus dem Teilprojekt B2 "Mikrozerspanung" hervor, das die Forschungsaktivitäten auf diesem Gebiet zum Ende der 2. Förderphase beendet. Durch die Förderung der wissenschaftlichen Arbeiten in TP B2 während der letzten beiden Förderperioden des Sonderforschungsbereichs 499 konnten solide Prozesse für die Mikrozerspanung von gehärteten Stählen erarbeitet werden. Ein wichtiger Meilenstein war die Erstellung eines Strukturenkataloges, welcher die Erfahrungswerte hinsichtlich zu verwendender Parameter und fertigbarer Strukturen übersichtlich bereitstellt. Aufbauend auf diesen Ergebnissen fertigt Z3 die für die Arbeit der 3. Förderphase notwendigen Formeinsätze und Probekörper nach Maßgabe von A1 bzw. Z2, veranlasst die Vermessung der fertigen Formeinsätze bei C4 und liefert die Bauteile an die bestellenden Teilprojekte.
Formeinsätze, die aufgrund von Beschränkungen der Frästechnologie nicht direkt in Z3 gefertigt werden können, werden je nach Fertigungsaufgabe an B4 "Mikrofunkenerosion" oder B6 "Mikrolaserabtrag" weitergeleitet mit möglicher Feinstbearbeitung durch B5. Weitergehender Bedarf an Formeinsätzen, Modellen und Probekörpern wird durch das LIGA-Verfahren am Forschungszentrum Karlsruhe bzw. Industrievergabe gedeckt. Die Vergabe der Formeinsätze an Industrieunternehmen geschieht dann, wenn ein benötigtes Verfahren in dieser Form nicht durch Fertigungsprozesse innerhalb des Sonderforschungsbereiches zur Verfügung steht. Dazu zählt beispielsweise das Drahterodieren, bei dem Durchgangslöcher für Auswerferstifte mit einem bestimmten Profil versehen werden müssen. Das Teilprojekt Z3 koordiniert für alle Formeinsätze die Priorisierung, die termingerechte Fertigung und überwacht die Weiterleitung der Formeinsätze an die jeweiligen Teilprojekte.
 |

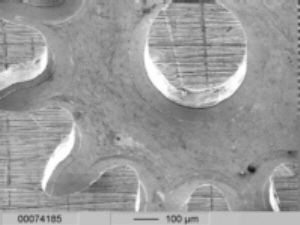

Formeinsatz Planetenrad mit Evolventenverzahnung in Messing, Außendurchmesser ca.2 mm, erstellt mit 60 µm Fräser |
 |

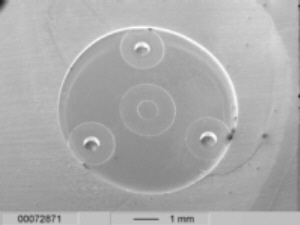

Formeinsatz Planetenträger in Messing, Außendurchmesser ca. 5 mm |
 |

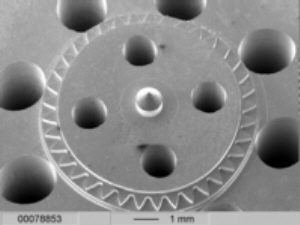

Formeinsatz Hohlrad, Außendurchmesser ca. 7 mm in Messing |
|
