Alleinarbeit erlaubt: Ja
Werkstatt-Maschine: Nein

Baujahr:
Datum Gefährdungsbeurteilung: 25.04.2017

Beschreibung:

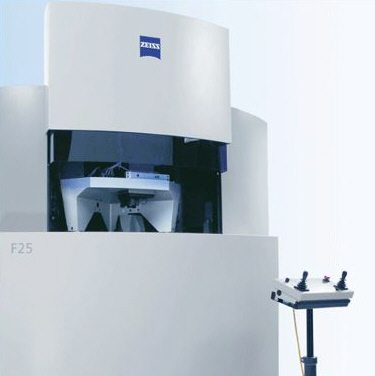

Das Multi-Sensor-Koordinatenmessgerät Zeiss F25 misst Objekte mit taktiler und optischer Sensorik. Eine Besonderheit liegt in der hochgenauen Siliziumtasterkinematik mit integrierten piezoresitiven Elementen (Boss-Membran). Die Auslenkung der Tastkugel wird über Spannungsunterschiede ermittelt. Bereits mit kleinsten Antastkräften wird dadurch die hochgenaue dreidimensionale Erfassung des angetasteten Objekts möglich. Somit ist eine Messung in Umgebungsbedingungen des wbk Messlabors (Klimatisierung, Schwingungsentkopplung, …) mit Unsicherheiten <0,25 µm möglich. Ergänzt wird die taktile Sensorik durch eine Kamera mit einem Objektiv mit 13-facher Vergrößerung. Die luftgelagerte Kinematik mit Linearantrieben verfügt über eine aktive Luftdämpfung im Untergestell.

Ausstattung:

Becker, Matthias
Telefon: 47348
mobil:
matthias.becker@kit.edu
